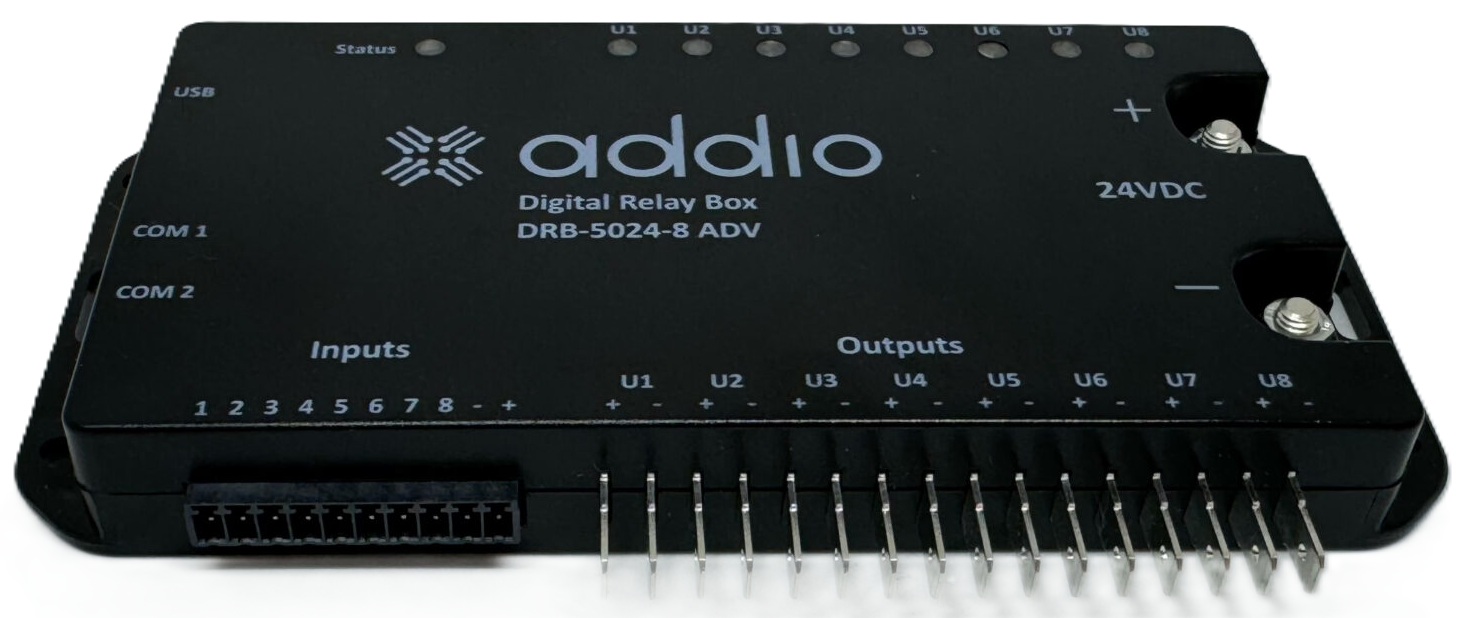

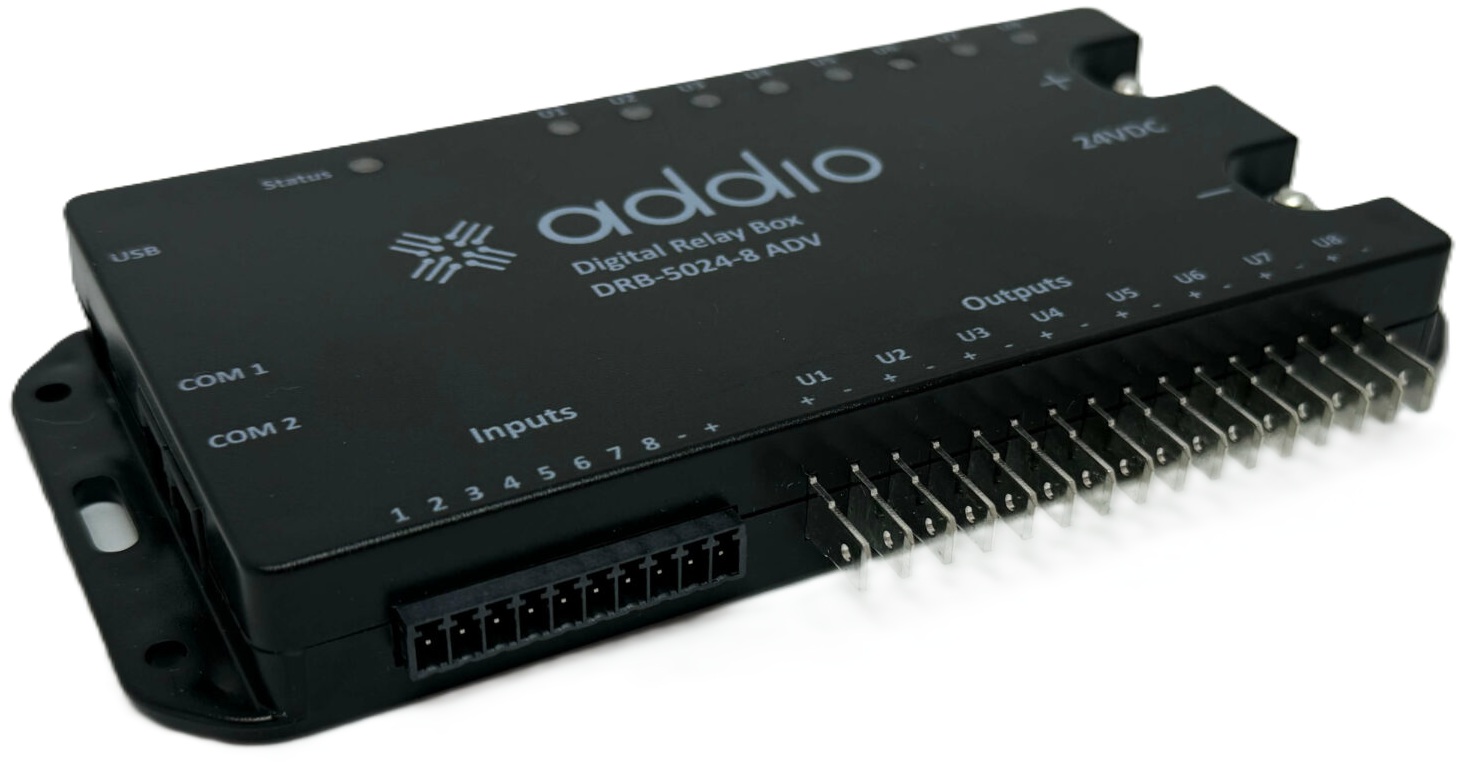

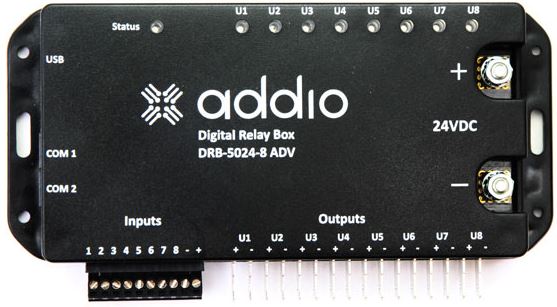

Ohjelmoitava digitaalinen releyksikkö 50A, 24V, 8 lähtöä
Dokumentit
Tuoteinfo
Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä.
Addion digitaaliset releyksiköt ovat Addio-järjestelmän sydän ja aivot - prosessoripohjaiset, konfiguroitavat elektroniset ohjausyksiköt.
Yksiköt konfiguroidaan lisensoitavalla Addio Control Center-ohjelmistolla.
Addio DRB-releyksiköt ovat saatavilla 12V tai 24V jännitteille.
STD-yksiköissä on vain analogisia/digitaalisia tuloja tuloliittimen kautta.
ADV-yksiköissä on myös CANbus-liitäntä, jota käytetään järjestelmän muiden laitteiden, kuten kytkinpaneelien, antureiden ja ajoneuvon integroinnin CAN-masterin kanssa viestimiseen ja muuhun.
Kaikki releyksiköt perustuvat mikroprosessoreihin ja niissä on MOSFET-teknologia suurivirtaiseen kytkentään ja pitkään käyttöikään.
Ominaisuudet
-
Yleiset tiedot
-
- Reletoiminnot, kuten vilkutus, himmennys ja ajastin
- Sulaketoiminto suurvirtakytkimien kautta
- Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö
- Sääntöihin perustuvat loogiset toiminnot
- Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva
- Lähdöt ovat digitaalisesti suojattuja jopa 15 ampeeriin per lähtö
Yksikköä ohjataan ihanteellisimmin 8-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä.
-
Tekniset tiedot
-
24V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 50A.
- Valmistajan tuotenumero: DRB-5024-8 ADV

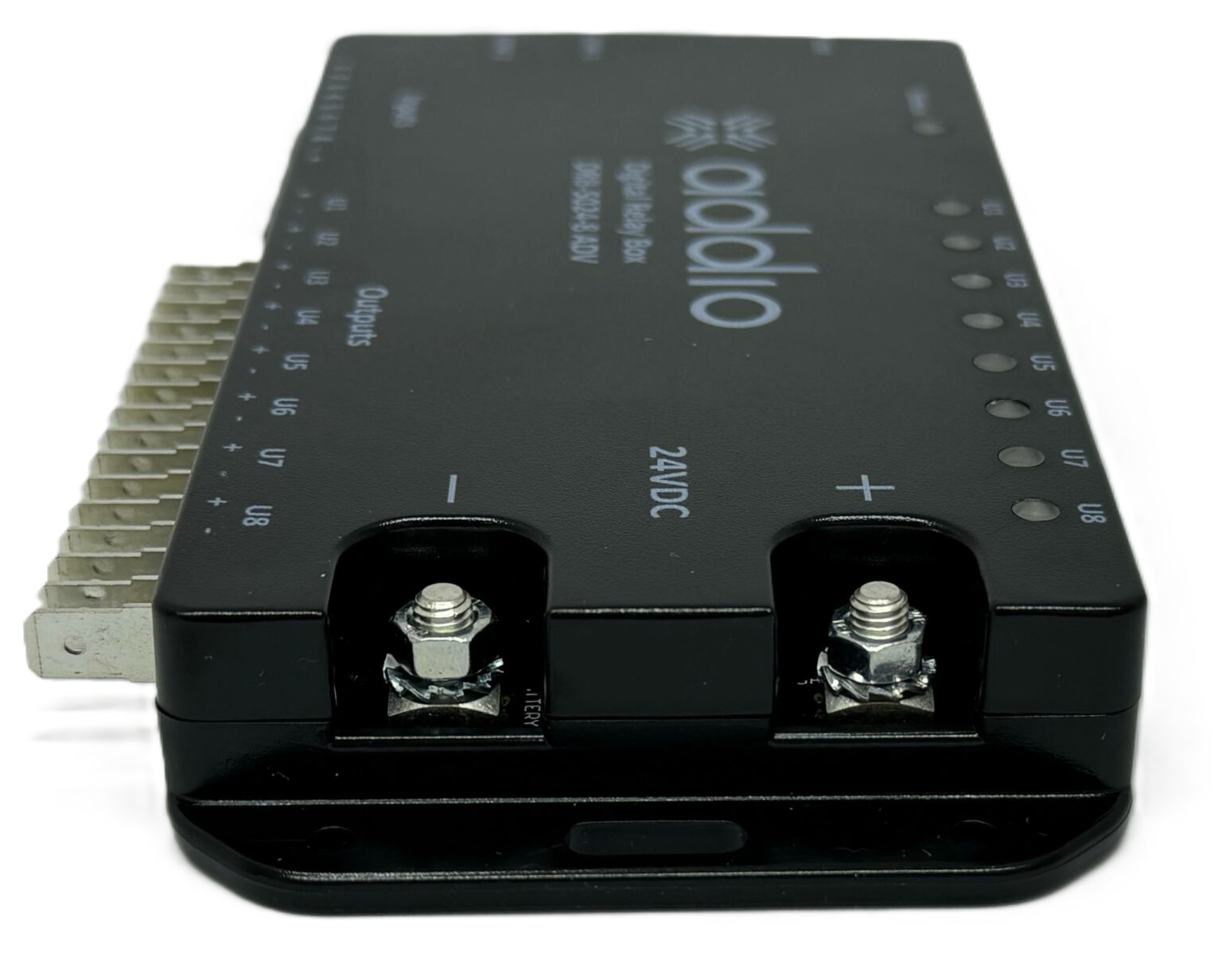

- Virtalähde: 18-31VDC
- Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~30mA/~10mA
- Alijännitesuoja (säädettävä, 0,5V askelin): 18-25V
- Ylijännitesuoja (säädettävä, 1V askelin): 26-31V
- Maks. jatkuva kokonaisvirta: 50A
- Tulojen kokonaismäärä: 8 (4/8 digitaalista / 4/8 analogista)
- Tuloimpedanssi (@12V): 22kOhm
- Lähtöjen kokonaismäärä: 8
- Sulakekoko (A) (lähdöt): 5, 10, 15
- Bluetooth: lisävaruste
- Moottorin ohjaus H-silta (alustava virta): kyllä, maks. 12A
- Virheilmaisin: jaettu RGB LED
- LED per lähtö (säädettävä väri): kyllä, RGB

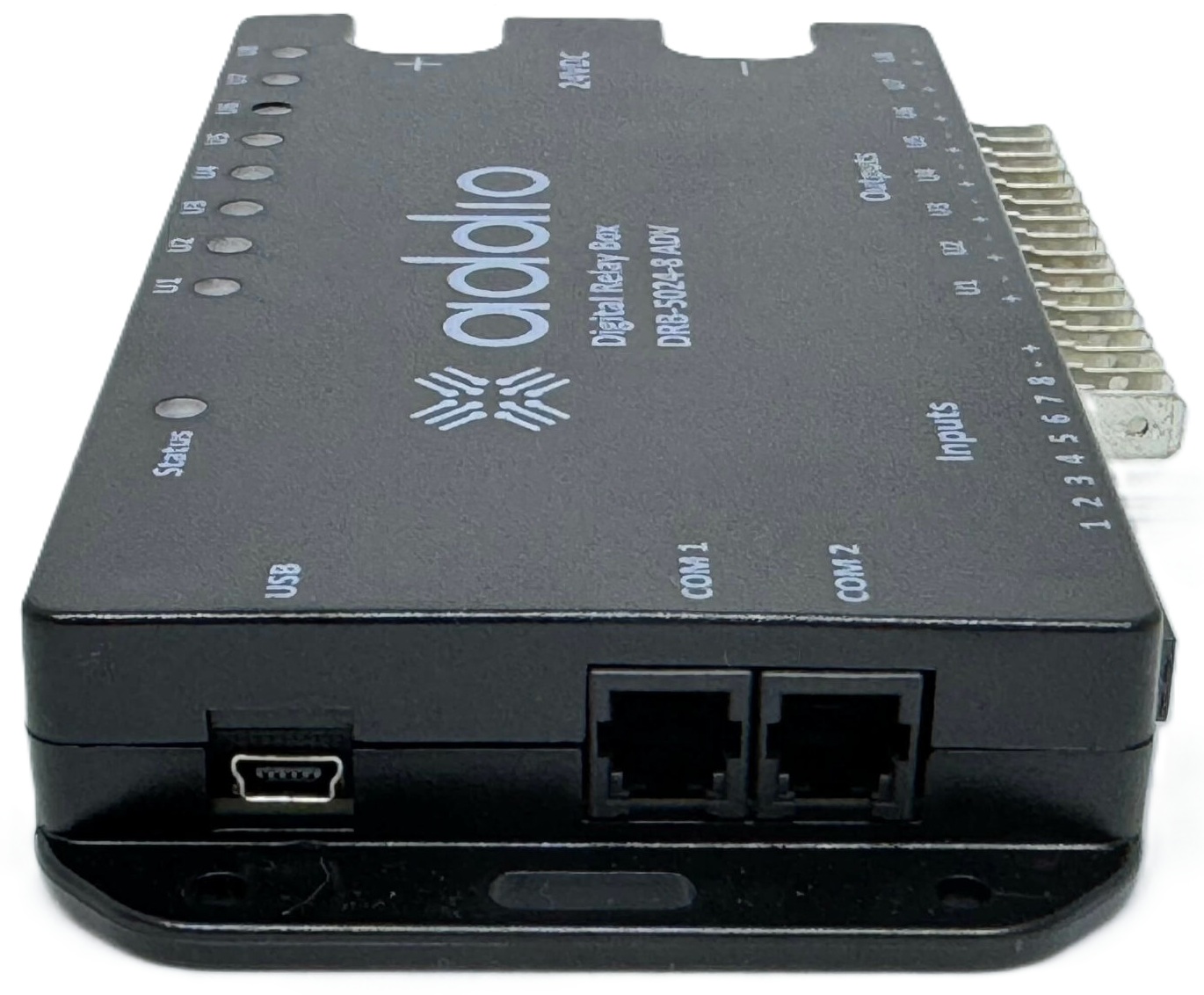

- Tiedonsiirtoväylä (CAN-väylä): kyllä, 2 kpl RJ10
- Tietokoneliitäntä: USB Mini
- Signaalien maadoitus: sis. ylösvedolla (tulot 1-4)
- Koko: 170x92x21mm
- Paino: 191g
