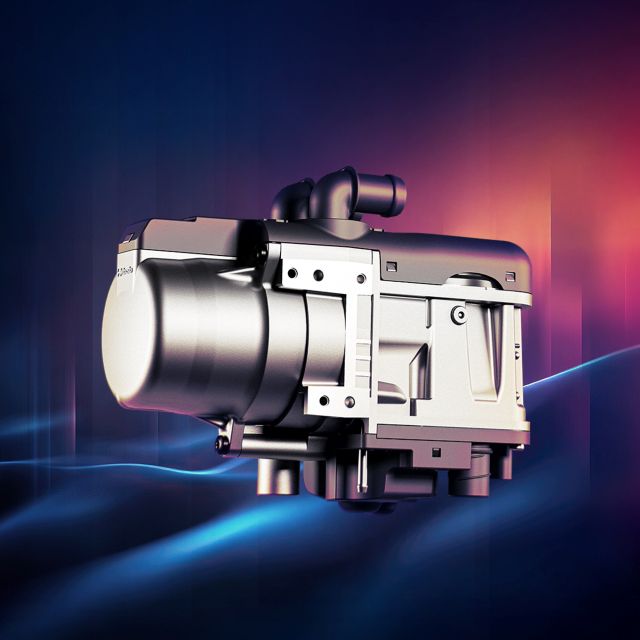

Thermo Top Evo Smart 4kW Diesel 12V lämmitin

Dokumentit

9045835A_Varaosakirja_ThermoTopEvo_EvoSmart (4847 KB)

Link

Tuoteinfo

UUSI Thermo Top Evo Smart -Lämmittimen lisäksi tarvitaan joko perusasennussarja tai mallikohtainen asennussarja sekä käyttölaite. Käyttölaitteena voidaan käyttää MultiControl-viikkoajastinta, Telestart-kauko-ohjainta, ThermoConnect-GSM-ohjainta tai näiden yhdistelmää.

Huomaa, että tämän tuotteen sisällössä ei ole asennusosia, vain lämmitin ja dokumentaatio.Lämmitinsarja soveltuu käytettäväksi uuden Thermo Top Evo Smart -perusasennussarjan kanssa.

Käytettäessä automallikohtaisia asennussarjoja, suositellaan käyttää edellistä Thermo Top Evo -versiota. ( W1314816B - TT Evo 4D )

Thermo Top Evo Smart -lämmittimen käyttöönottoon ja diagnostiikkaan tarvitset uuden WSD:n (9044777A). Katso liitännäistuotteet.

Ominaisuudet

Tekniset tiedot

Lämmitysteho (osakuorma/täysi kuorma): 1,8 / 4,0 kW
Polttoaineenkulutus (osakuorma/täysi kuorma): 0,23 / 0,49 l/h
Nimellisjännite: 12 V
Viestintä (käyttölaitteet): W-Bus / LIN Bus
Kyberturvallisuus: ISO 21434
Toiminto: ohjauslaitteesta riippuen jopa 120 min
Korkean paikan toiminto (lisävaruste): jopa 3000 m
Tehon kulutus (osakuorma/täysi kuorma): 12 / 21 W
Polttoaineet: Diesel (DIN EN 590), Arktinen diesel, HVO/GTL (DIN EN 15940)
Käyttölämpötila: -40°C ... +60°C
Mitat (P x L x K): 218 x 91 x 147 mm
Paino: 2,1 kg
Diagnostiikka: Vain UUSI WSD (Webasto System Diagnostics), ei Wbus

Liitännäistuotteet
Tuote
	Perusasennussarja Thermo Top Evo Smart (Auto) Webasto	Uuden Thermo Top Evo Smart lämmittimien perusasennussarja sopii kaikkiin Thermo Top Evo Smart lämmittimiin. Perusasennussarjan lisäksi tarvitset vähintään lämmittimen sekä käyttölaitteen. Lisäksi autoasennuksissa tarvitaan perusasennussarjaan polttoaineen otin ja tarkastettava mallikohtaisten puhalliinkytkentään tarvittavien osien tarve. Automallikohtaisissa sarjoissa polttoaineen otin on mukana ja mallikohtaisissa asennusohjeissa on mainittu tarvittavat erilliset puhallinkytkentäsarjat. Voit käyttää FuelFix-tankkiliitintä malleissa, joiden mallikohtaisissa asennusohjeissa löytyy taivutusohje viimeisiltä sivuilta. FuelFix tulee olla mallikohtaisesti testattu, jotta kiinnitys ei jää vuotamaan, estä auton tankkiottimen normaalia toimintaa tai murra olemassa olevaa tankkivarusteen materiaalia. Tekniset tiedot Sarjan sisältö: Kiertovesipumppu UP500 PA-annostelupumppu DP42.4 Pääjohtosarja Pakoäänenvaimennin Imuäänenvaimennin Jäähdytysnesteputki Di18 / Da25 / L2000 Liitospalat 90 ast Polttoaineputki Di2 / Da5 / L5000 Imuilmaputki Di21.4 / L400 Pakoputki D22 / L1000, taipuva, ruostumaton teräs Lämmittimen kiinnitysrauta Pakoputken päätykiinnitys Asennustarvikkeita
	ThermoConnect (TCON2) -käyttölaite, 12/24V Webasto	Yleiset tiedot Erikoistarvikkeet Asennettaessa tehdasasenteiseen lämmittimeen, jossa auton alkuperäinen käyttölaite, tarkasta tarvittava Y-adapterin yhteensopivuus Webaston ilmoittamasta yhteensopivuuslistasta Listan löydät tämän tuotteen dokumenteista. Tekniset tiedot Tuetut vesilämmittimet: Thermo Top Evo - W-Bus Thermo Top Evo Smart Thermo Top Evo RV/Marine - W-Bus/Analogiohjaus Thermo Pro 50 Eco - W-Bus Thermo Top Pro 50 Thermo Pro 90 - W-Bus Thermo Top Pro 120/150 - W-Bus Analogiohjatut lämmittimet yleisesti, esim. Thermo Top C Tuetut ilmalämmittimet: Air Top 2000 STC - W-Bus Air Top Evo 40/55 - W-Bus Toimitus Sarja sisältää: ThermoConnect TCON2 -vastaanottimen Johtosarjan Painonapin/lämpötilatunnistimen LED-reunuksella 2 x QR-koodi -tarran / Asennettava käyttäjän nähtäville B-pilariin sekä käyttöohjeeseen! 2 x asennusteippi Käyttö- ja asennusohjeet
	Telestart T100 HTM kaukosäädinsarja, 12V Webasto	12V järjestelmään Kantavuus jopa 1000m Sopii analogisiin ja W-Bus lämmittimiin Sarjassa vastaanotin ja kaukosäädin sekä tarvittavat tarvikkeet Väri: Musta Turvatiedote ECE R 122 tyyppihyväksynnän mukaisesti Telestart T99/T100 -kaukosäätimien yhteydessä tulee asentaa lämmittimen toiminnan ilmaisin. Tämä on helpoin toteuttaa asentamalla käyttöpainike W1319906_. Katso liitännäistuotteet.
	Telestart T99 kaukosäädinsarja, ON/OFF-ohjaus, 12V Webasto	Telestart T99 -kaukosäätimen ominaisuudet: Lämmittimen kytkentä päälle/pois Lämmitysajan kytkentä 10-120min (10min. välein) Jatkuvan lämmityksen kytkentä (Thermo Top Evo RV, Thermo Pro 90 12V, Thermo Top Pro 120/150 12V, Dual Top Evo) Kantama jopa 1000m esteettömässä maastossa Mahdollista kytkeä neljä lähetintä yhteen vastaanottimeen. Tekniset tiedot Lähetin Mitat: 61,8 x 32,9 x 13,9 mm Paino: 32g (sis. pariston) Paristo: CR2032 Vastaanotin Mitat: 92 x 64 x 24,2 mm Paino: 66g Käyttöjännite: 12V HUOMAA! Telestart T99 ei korvaa tehdasastenteisen lämmittimen kaukosäädintä koska viestintäprotokolla eri. Tuetut lämmittimet: Thermo Top Evo Thermo Top Evo Smart Thermo Pro 90 12V Thermo Top Pro 120/150 12V Dual Top Evo / ST Asennusohjeet 9040124_ Hae asennusohjeet yllä olevalla numerolla täältä. Turvatiedote ECE R 122 tyyppihyväksynnän mukaisesti Telestart T99/T100 -kaukosäätimien yhteydessä tulee asentaa lämmittimen toiminnan ilmaisin. Tämä on helpoin toteuttaa asentamalla käyttöpainike W1319906_. Katso liitännäistuotteet.
	MultiControl-ajastin, Auto, 12V Webasto	Tuetut lämmittimet: Thermo Top Evo Thermo Top Evo Smart Thermo Top C/E/P/Z Thermo Top V / Vevo Tekniset tiedot Lämmitysaika 10 - 60 minuuttia. Huomaa! Kiertopainiketta ei ole mahdollista tilata erikseen. Yleiset tiedot Lämmittimen valintaohjeistus jälkikäteen löytyy asennusohjeesta.
	Rocker-kytkin ON/OFF 12/24V Webasto	12/24V 23 x 23mm (reikäkoko 20mm) LED-ilmaisin Käytä adapteria W9035451A tämän katkaisijan kanssa kun asennat tämän KW 109995 tai KW 109999 sijasta. Katso liitännäistuotteet.
	UP500 Kiertovesipumppu 12V - 18mm Webasto	Tekniset tiedot Käyttöjännite: 12V Ottoteho: 12 W Tilavuusvirta: 500 l/h (0.16 bar) Mitat: 98 x 53 mm (halkaisija) Letkulähdöt: 18 mm Paino: 0,25 kg
	Annostelupumppu DP42 pehmeällä asennusjalalla, pussi Webasto	DP42 - 12/24V annostelupumppu. Sisällössä tulee mukana pehmeä asennusjalka (1320193A). Valmistaja rajaus: Thermo Top Evo Valmistaja rajaus: Thermo Top VEVO Valmistaja rajaus: Thermo Pro 50 Eco Valmistaja rajaus: Thermo Pro 90 Valmistaja rajaus: Thermo Pro 120 Valmistaja rajaus: Thermo Pro 150 Valmistaja rajaus: Air Top 2000 STC Valmistaja rajaus: Air Top Evo 40 Valmistaja rajaus: Air Top Evo 55 Valmistaja rajaus: Thermo Top Evo Smart Valmistaja rajaus: Thermo Top Pro 50
	Johtosarja rele/sulakepidin Thermo Top Evo Webasto
	WSD - Webasto System Diagnostics Webasto	UUSI Webasto diagnostiikka, joka tarvitaan kaikkien uuden sukupolven lämmittimien käyttöönottoon ja diagnostiikkaan. WSD ei ole yhteensopiva vanhempiin W-Bus-diagnostiikkaa käyttäviin lämmittimiin. WSD-yhteensopivat lämmittimet: Thermo Top Evo Smart (UUSI) Thermo Top Pro 50 (UUSI) Air Top Pro 25 (tulossa 2026) WSD-ohjelmisto ladattavissa Webasto Dealer Portaalin kautta. Katso tuotteen linkit.
	Imuäänenvaimennin - paloilma - L128. tuplalähdöllä Webasto
