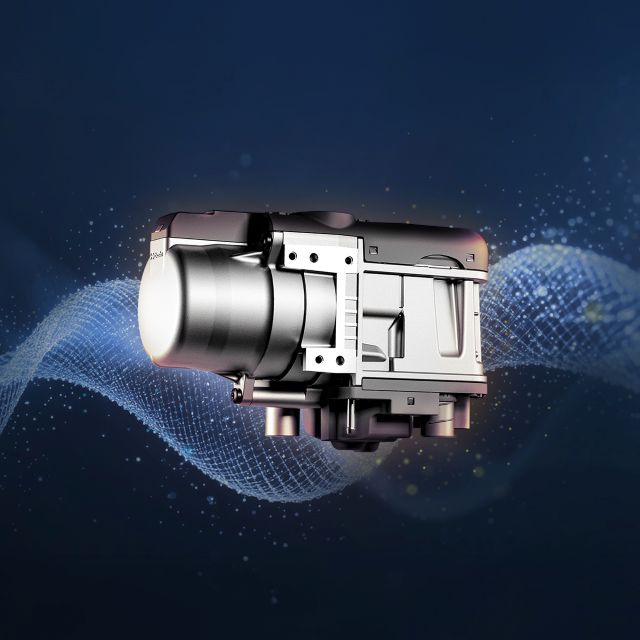

Thermo Top Pro 50 24V Diesel Standard

Asennusohjeet

Asennusohje Thermo Top Pro 50 (11503 KB)

Dokumentit

Link

Tuoteinfo

Vaatii uuden WSD-testerin käyttöönottoon. Thermo Top Pro 50 -lämmitin on edistyksellinen seuraaja Thermo Pro 50 Eco -mallille, ja se on suunniteltu erityisesti kevyisiin kuorma-autoihin sekä pieniin ja keskisuuriin hyötyajoneuvoihin. Lämmitin säilyttää edeltäjänsä kompaktit mitat ja kevyen rakenteen, mutta tuo mukanaan parannetun HDSCS-liittimen, joka tekee siitä entistä kestävämmän ja helpommin asennettavan. Thermo Top Pro 50 tarjoaa nyt sekä LIN-Bus- että analogisen signaalitulon, mikä mahdollistaa maksimaalisen joustavuuden ajoneuvon järjestelmiin liittämisessä. Parannetut komponentit, kuten uusi puhallinmoduuli ja jäähdytysnesteen pumppu, lisäävät merkittävästi lämmittimen tehokkuutta. Lisäksi tutut ja koetellut ominaisuudet, kuten automaattinen korkeudensäätö, Arctic Start -toiminto ja jatkuva lämmitysohjauksen hallinta, helpottavat äärimmäisissä olosuhteissa toimimista.

Ominaisuudet

Yleiset tiedot

Tärkeimmät ominaisuudet yhdellä silmäyksellä:

Moottorista riippumaton vesilämmitin, jossa 2,5-5,0 kW lämmitysteho
Korkea tuotelaatu ja laitteen pitkä käyttöikä
Erityisen taloudellinen ja vähäpäästöinen tehokkaan lämmitystehonsäätelyn ansiosta
Vakiona korkeudensäätö nyt jopa 4000 metriin asti
Saatavilla sekä ensiasennuksiin että jälkiasennuksiin
Uusi puhallinmoduuli parannetulla rakenteella ja laajennetuilla ominaisuuksilla
Uusi jäähdytysnestepumppu UP500, joka tarjoaa huomattavasti paremman suorituskyvyn ja tehokkuuden
Uudistettu ohjainyksikkö (ECU) ja HDSCS-liitin helpottavat asennusta ja mahdollistavat LIN-Bus-yhteyden

Tekniset tiedot

ECE-hyväksyntänumero ECE R122 (lämmitys): E1 00 0471
ECE-hyväksyntänumero ECE R10 (EMC): E1 06 7609
Lämmitysteho, osakuorma / täyskuorma (kW): 2,5 / 5,0
Polttoaineenkulutus, osakuorma / täyskuorma (l/h): 0,3 / 0,6
Nimellisjännite (V): 24
Nimellistehon kulutus ilman kiertovesipumppua, osakuorma/täyskuorma (W): 28 - 46
Polttoaineet:
Diesel DIN EN 590
Diesel B20-B30 DIN EN 16709
Käyttölämpötila-alue (°C): -40 - +80
Viestintä: LIN 2.2
Mitat (P x L x K) (mm): 218 x 91 x 147
Paino (kg): 2,2
Kyberturvallisuus: ISO/SAE 21434
Sallittu käyttö korkeus merenpinnasta (m): jopa 4000

Jäähdytysnestepumppu UP500

Nimellistehon kulutus (W): 12,0
Tilavuusvirta 0,31 bar vastapainetta vastaan (l/h): 500
Mitat (P x L) (mm): 89 x 53
Paino (kg): 0,25

Lämmitinsarjan sisällössä:

Lämmitin Thermo Top Pro 50
Kiertovesipumppu UP500
Annostelupumppu DP42.4
Tekninen dokumentaatio

Liitännäistuotteet
Tuote
	Perusasennussarja Thermo Top Pro 50 Webasto	Vaatii uuden WSD-testerin käyttöönottoon. Monipuolinen perusasennussarja Webaston Thermo Top Pro 50 -vesilämmittimen asentamiseen. Sarja sisältää tarvittavat asennusosat laitteen liittämiseksi ajoneuvon järjestelmiin. Soveltuu erinomaisesti hyötyajoneuvoihin, pienempiin työkoneisiin sekä muihin 24V-järjestelmällä varustettuihin ajoneuvoihin. Kiertovesipumppu UP500 ja annostelupumppu DP42.4 tulevat Thermo Top Pro 50 -lämmitinsarjan sisällössä. Tekniset tiedot Perusasennussarjan sisällössä: Pääjohtosarja Annostelupumpun johtosarja Pakoäänenvaimennin Imuäänenvaimennin Polttoaineputki Da5 / Di2 / L6000mm Jäähdytysnesteputki Da29 / Di20 / L2200mm Imuilmaputki Di 21.4 / L 400mm Pakoputki, taipuva, D22 / L1000mm Lämmittimen kiinnitysrauta Pientarvikkeita
	MultiControl-ajastin, Heavy Duty, 12/24V Webasto	Tuetut lämmittimet: Thermo Top C/E/P/Z Thermo 230/300/350 Thermo S230/S300/S350/S400 Thermo Pro 50 Eco Thermo Top Pro 50 Thermo Pro 90 Thermo 90 ST Thermo Top Pro 120/150 DBW 2010/2016 Air Top 2000 STC Air Top Evo 40/55 Huom. Uniboxia ei enää saatavissa, joten ei asennettavissa analogiohjattuihin vanhempiin lämmittimiin, kuten AT 2000 ST/3900/5500, HL90). Käytä näissä asennuksissa UniControl-ajastinta. Katso liitännäistuotteet. Tekniset tiedot Lämmitysaika 10 - 120 minuuttia sekä jatkuva käyttö. Käyttöjännite 12V / 24 V Huomaa! Kiertopainiketta ei ole mahdollista tilata erikseen. Yleiset tiedot Lämmittimen valintaohjeistus jälkikäteen löytyy asennusohjeesta.
	Pidike, MultiControl Webasto	Pidikelevy MultiControl Auto ja -HD -ajastimille.
	ThermoConnect (TCON2) -käyttölaite, 12/24V Webasto	Yleiset tiedot Erikoistarvikkeet Asennettaessa tehdasasenteiseen lämmittimeen, jossa auton alkuperäinen käyttölaite, tarkasta tarvittava Y-adapterin yhteensopivuus Webaston ilmoittamasta yhteensopivuuslistasta Listan löydät tämän tuotteen dokumenteista. Tekniset tiedot Tuetut vesilämmittimet: Thermo Top Evo - W-Bus Thermo Top Evo Smart Thermo Top Evo RV/Marine - W-Bus/Analogiohjaus Thermo Pro 50 Eco - W-Bus Thermo Top Pro 50 Thermo Pro 90 - W-Bus Thermo Top Pro 120/150 - W-Bus Analogiohjatut lämmittimet yleisesti, esim. Thermo Top C Tuetut ilmalämmittimet: Air Top 2000 STC - W-Bus Air Top Evo 40/55 - W-Bus Toimitus Sarja sisältää: ThermoConnect TCON2 -vastaanottimen Johtosarjan Painonapin/lämpötilatunnistimen LED-reunuksella 2 x QR-koodi -tarran / Asennettava käyttäjän nähtäville B-pilariin sekä käyttöohjeeseen! 2 x asennusteippi Käyttö- ja asennusohjeet
	Rocker-kytkin ON/OFF 12/24V Webasto	12/24V 23 x 23mm (reikäkoko 20mm) LED-ilmaisin Käytä adapteria W9035451A tämän katkaisijan kanssa kun asennat tämän KW 109995 tai KW 109999 sijasta. Katso liitännäistuotteet.
	Unicontrol-käyttölaite, 12/24V Webasto	UUSIIN ASENNUKSIIN Yhteensopiva uppoasennuksiin. Helppokäyttöinen viikkokellon ohjelmointi mahdollistaa kolmen ajankohdan aloituksen ja lopetuksen asettamisen per päivä. Asennus ei vaadi Uniboxia. Kestävä kiertopainonappi valikon käyttöön sekä suuri hetikäyttöpainike mahdollistavat käytön vaikka hansikkaat kädessä. Huomaa! Jos asennat UniControllia vanhan 1531-ajastimen tilalle, niin valitse sarja KW 9034521_, joka sisältää adapterikaapelin KW 9034596_ Sarjan sisältö: UniControl Adapterikaapeli 9034555_ DVD-asennuslevy ja käyttöohjeet Pikaopas Aloitusvaiheen tietosivu Asennusohjeet 9034483_ Hae asennusohjeet yllä olevalla numerolla täältä. Tekniset tiedot CAD data Soveltuvuus lämmittimiin: Thermo Top Z/C/E - Analoginen Thermo Top Evo - W-Bus Thermo Top Evo Smart Thermo Pro 50 Eco - Analoginen/W-Bus Thermo Top Pro 50 Thermo Pro 90 - Analoginen/W-Bus Thermo 90 ST - Analoginen Air Top 2000 STC - W-Bus Air Top Evo 40 / 55 - W-Bus Thermo E200/320 - Analoginen Thermo 230/300/350 - Analoginen Thermo S230/S300/S350/S400 - Analoginen Thermo Top Pro 120 / 150 - W-Bus
	UP500 Kiertovesipumppu 24V - 20mm Webasto	Tekniset tiedot Käyttöjännite: 24V Ottoteho: 12 W Tilavuusvirta: 500 l/h (0.16 bar) Mitat: 98 x 53 mm (halkaisija) Letkulähdöt: 20 mm Paino: 0,25 kg
	WSD - Webasto System Diagnostics Webasto	UUSI Webasto diagnostiikka, joka tarvitaan kaikkien uuden sukupolven lämmittimien käyttöönottoon ja diagnostiikkaan. WSD ei ole yhteensopiva vanhempiin W-Bus-diagnostiikkaa käyttäviin lämmittimiin. WSD-yhteensopivat lämmittimet: Thermo Top Evo Smart (UUSI) Thermo Top Pro 50 (UUSI) Air Top Pro 25 (tulossa 2026) WSD-ohjelmisto ladattavissa Webasto Dealer Portaalin kautta. Katso tuotteen linkit.
