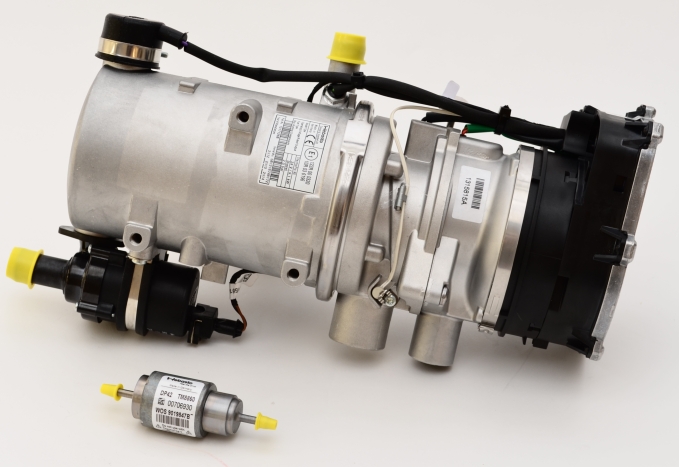

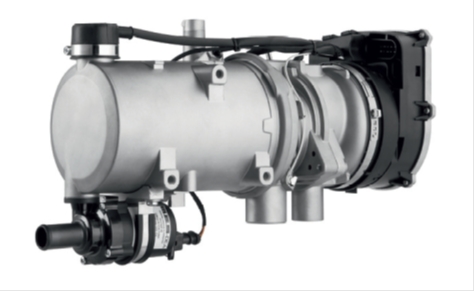

ThermoPro 90 24V Diesel basic, ei asennussarjaa

Dokumentit

Link

Tuoteinfo

Thermo Pro 90 on dieselkäyttöinen vesilämmityslaite raskaaseen kalustoon. Käyttökohteet ensisijaisesti raskaat kuorma-autot, metsä- ja maansiirtokoneet. ADR/TRS-yhteensopiva.

Ominaisuudet

Tekniset tiedot

Lämmityskapasiteetti, osakuorma / täysi kuorma / boost (kW)*: 1.8 / 7.6 / 9.1

Polttoaineen kulutus, osakuorma / täysi kuorma / boost (l / h)** 0.2 / 0.9 / 1.1

Nimellisjännite (V): 24

Ottoteho kiertovesipumpun kanssa, osakuorma / täysi kuorma / boost (W): 37 / 83 / 90

Polttoaineet***: Diesel EN 590, B100 FAME EN 14214, Paraffinic fuel EN 15940 (HVO, GTL)

Käyttölämpötila (°C): -40 - +80

Mitat kiertovesipumpun U4840 kanssa L x W x H (mm): 385 x 139 x 219

Paino kiertovesipumpun U4840 kanssa (kg): 4.9

Automaattinen korkeuskompensaatio (m): 3,500

Kiertovesipumppu U4840 Tuotto 0.34 bar vastapaineeseen (l / h): 700 Dimensions L x W x H (mm): 134 x 53 x 90 (sis. liitokset) Paino (kg): 0.4

Varaosakirjat (Webasto Dealer Portal)

Korjaamokäsikirja (Webasto Dealer Portal)

Thermo Pro 90 -lämmittimen voi vaihtaa Thermo 90 S ja ST tilalle. Vaihdettaessa Thermo 90 S -mallin tilalle, huomioitava diagnostiikkapinnin paikan vaihto pinnistä 8 pinniin 6, sekä annostelupumpun vaihdon vuoksi tilattava myös liitinsarja KW 1318966_.

Asennusohjeet

9034165_

Hae asennusohjeet yllä olevalla numerolla täältä.

Tekniset tiedot

Soveltuvat polttoaineet:

Diesel DIN EN 590
FAME DIN EN 14214
Lämmitysöljy EL DIN 51603-1
Raakaöljy DIN EN 15940 (HVO,GTL)
NATO Codes F34, F35, F44, F58, F63 ja F75
Arctic Diesel

Liitännäistuotteet
Tuote
	Perusasennusarja ThermoPro 90 24V Standard Webasto
	Perusasennusarja ThermoPro 90 24V 3mm PA-putki, >10m asennus Webasto	ThermoPro 90 24V -lämmittimen perusasennussarja (Longline). Tekniset tiedot Sarja ei sisällä käyttölaitetta. Tilattava erikseen. Longline: polttoainelinja isommalla halkaisijalla (Di 3 mm, Da 5 mm), pituus 12m. Käyttö pidemmille polttoainevedoille (>10m)!
	ThermoConnect (TCON2) -käyttölaite, 12/24V Webasto	Yleiset tiedot Erikoistarvikkeet Asennettaessa tehdasasenteiseen lämmittimeen, jossa auton alkuperäinen käyttölaite, tarkasta tarvittava Y-adapterin yhteensopivuus Webaston ilmoittamasta yhteensopivuuslistasta Listan löydät tämän tuotteen dokumenteista. Tekniset tiedot Tuetut vesilämmittimet: Thermo Top Evo - W-Bus Thermo Top Evo Smart Thermo Top Evo RV/Marine - W-Bus/Analogiohjaus Thermo Pro 50 Eco - W-Bus Thermo Top Pro 50 Thermo Pro 90 - W-Bus Thermo Top Pro 120/150 - W-Bus Analogiohjatut lämmittimet yleisesti, esim. Thermo Top C Tuetut ilmalämmittimet: Air Top 2000 STC - W-Bus Air Top Evo 40/55 - W-Bus Toimitus Sarja sisältää: ThermoConnect TCON2 -vastaanottimen Johtosarjan Painonapin/lämpötilatunnistimen LED-reunuksella 2 x QR-koodi -tarran / Asennettava käyttäjän nähtäville B-pilariin sekä käyttöohjeeseen! 2 x asennusteippi Käyttö- ja asennusohjeet
	MultiControl-ajastin, Heavy Duty, 12/24V Webasto	Tuetut lämmittimet: Thermo Top C/E/P/Z Thermo 230/300/350 Thermo S230/S300/S350/S400 Thermo Pro 50 Eco Thermo Top Pro 50 Thermo Pro 90 Thermo 90 ST Thermo Top Pro 120/150 DBW 2010/2016 Air Top 2000 STC Air Top Evo 40/55 Huom. Uniboxia ei enää saatavissa, joten ei asennettavissa analogiohjattuihin vanhempiin lämmittimiin, kuten AT 2000 ST/3900/5500, HL90). Käytä näissä asennuksissa UniControl-ajastinta. Katso liitännäistuotteet. Tekniset tiedot Lämmitysaika 10 - 120 minuuttia sekä jatkuva käyttö. Käyttöjännite 12V / 24 V Huomaa! Kiertopainiketta ei ole mahdollista tilata erikseen. Yleiset tiedot Lämmittimen valintaohjeistus jälkikäteen löytyy asennusohjeesta.
	Unicontrol-käyttölaite, 12/24V Webasto	UUSIIN ASENNUKSIIN Yhteensopiva uppoasennuksiin. Helppokäyttöinen viikkokellon ohjelmointi mahdollistaa kolmen ajankohdan aloituksen ja lopetuksen asettamisen per päivä. Asennus ei vaadi Uniboxia. Kestävä kiertopainonappi valikon käyttöön sekä suuri hetikäyttöpainike mahdollistavat käytön vaikka hansikkaat kädessä. Huomaa! Jos asennat UniControllia vanhan 1531-ajastimen tilalle, niin valitse sarja KW 9034521_, joka sisältää adapterikaapelin KW 9034596_ Sarjan sisältö: UniControl Adapterikaapeli 9034555_ DVD-asennuslevy ja käyttöohjeet Pikaopas Aloitusvaiheen tietosivu Asennusohjeet 9034483_ Hae asennusohjeet yllä olevalla numerolla täältä. Tekniset tiedot CAD data Soveltuvuus lämmittimiin: Thermo Top Z/C/E - Analoginen Thermo Top Evo - W-Bus Thermo Top Evo Smart Thermo Pro 50 Eco - Analoginen/W-Bus Thermo Top Pro 50 Thermo Pro 90 - Analoginen/W-Bus Thermo 90 ST - Analoginen Air Top 2000 STC - W-Bus Air Top Evo 40 / 55 - W-Bus Thermo E200/320 - Analoginen Thermo 230/300/350 - Analoginen Thermo S230/S300/S350/S400 - Analoginen Thermo Top Pro 120 / 150 - W-Bus
	UniControl-käyttölaite, ajastin 1531, 12/24V, varaosa Webasto	UniControl-käyttölaite, ajastimen 1531 tilalle. Yhteensopiva uppoasennuksiin. Helppokäyttöinen viikkokellon ohjelmointi mahdollistaa kolmen ajankohdan aloituksen ja lopetuksen asettamisen per päivä. Asennus ei vaadi Uniboxia. Kestävä kiertopainonappi valikon käyttöön sekä suuri hetikäyttöpainike mahdollistavat käytön vaikka hansikkaat kädessä. Sarjan sisältö: UniControl Adapterikaapeli KW 9034596_ DVD-asennuslevy ja käyttöohjeet Pikaopas Aloitusvaiheen tietosivu Asennusohjeet 9034452_ Hae asennusohjeet yllä olevalla numerolla täältä. Tekniset tiedot CAD data
	Fan Top -säädin Webasto
	Ilmansuodatin Mann	EU-tuoteturvallisuusasetus (GPSR): IEC 60417-6183 mekaaninen asiantuntemus tarpeen Korkeus: 70 mm Sisäläpimitta: 25 mm Ulkoläpimitta: 85 mm
	Ilmansuodatinkotelo - T90, Ei sisällä suodatinpanosta Webasto	Ei sisällä suodatinpanosta - Panos KW 843367 tilattava erikseen. Kotelossa on valmiina sovite, joka on sopiva 30mm imuputkelle.
	Ilmansuodatin kotelolla, sisältää patruunan Webasto	HUOM! on erittäin tärkeää että asennetun imuilman suodattimen puhtautta seurataan ja ylläpidetään säännöllisesti! Likaantunut suodatin aiheuttaa mahdollisesti suurempia ongelmia lämmittimen toimintaan kuin itse lika.
	Ilmansuodatinpatruuna Webasto
	Adapteri ilmansuodattimeen, musta pom-c 40x30x96 TP90 Webasto
	Imuäänenvaimennin TP90 Di30mm kaksikerroksinen Webasto	Tekniset tiedot Di = 30 mm, L = 1160 mm, PAK / PAKL
	Suojapääte putkeen D39mm 10kpl (sopii 30mm putkeen) Webasto	Tekniset tiedot Di = 39, 10 kpl Muovia
	Letkunkiristin 28-35mm, W14,3mm, 20kpl pussi Webasto	Sisältö: 20 kpl Materiaali: Ruostumaton teräs Leveys: 14,3 mm
	Huoltosarja TP90 Poltin 24V Webasto	Huoltosarja Thermo Pro 90 24V -lämmittimeen Tietoja lyhyesti Sarjan sisältö: KW 1317515_ Paloputki TP90 KW 9026176_ Tiiviste TP90 KW 1317516_ Poltin 24V TP90 STD Pientarvikepussi 60x25 ALTRAX
	Huoltosarja TP90/TH90ST lämmönvaihdin Webasto	Huoltosarja Thermo 90 ST ja Thermo Pro 90 -lämmittimiin. Tietoja lyhyesti Sarjan sisältö: KW 1317521_ Lämmönvaihdin T90S/ST/PRO KW 1322856_ V-panta KW 1317520_ Lämpötilatunnistin TP90 KW 9010616_ Ylilämpösuoja T90ST/Pro
	Huoltosarja TP90 kiertovesipumppu U4840 24V Webasto	Huoltosarja Thermo Pro 90 24V -lämmittimeen Tietoja lyhyesti Sarjan sisältö: KW 1317522_ Kiertovesipumppu U4840 24V STD KW 1318928_ Johtosarja U4840
	Huoltosarja TP90/TH90ST pakoilma Webasto	Huoltosarja Thermo 90 ST ja Thermo Pro 90 -lämmittimiin. Tietoja lyhyesti Sarjan sisältö: W9026409_ Pakoäänenvaimennin KW 1320276_ Putkiside 42mm, 5kpl KW 1320194_ Pakoputken kiristin Taipuisa pakoputki L=1080 D=38, päätykappaleella
	Huoltosarja TP90/TH90ST imuilma Webasto	Huoltosarja Thermo 90 ST ja Thermo Pro 90 -lämmittimiin. Tietoja lyhyesti Sarjan sisältö: W1320271_ Letkukiinnike KW 1319607_ Imuäänenvaimennin KW 1320258_ Suojapääty D39
	Huoltosarja TP90 sähköliitinsarja Webasto	Huoltosarja Thermo Pro 90 -lämmittimeen. Tietoja lyhyesti Sarjan sisältö: KW 9024074_ Liitinsarja Thermo 90S/ST/PRO DP liitin ECU:lla KW 65668_ Liitinsarja Thermo 90S/ST, 12nap, ajoneuvojohtosarjaan KW 9029703_ Liitinsarja käyttölaite johtosarjaan, 4-nap. Kotelo + pinnit KW 1318966_ Liitinsarja DP42
	T-l.19/19/10mm 28637 Gates
	T-l.15/15/10mm 28636 Gates
	Polttoainesuodatin Knecht	Suodatin tyyppi: Letkusuodatin Ø: 16,0 mm Korkeus: 50,0 mm Sisääntulohalk.: 5 mm Ulostulo-Ø: 5,0 mm Nettopaino: 32 g Pakkauskorkeus: 5,00 cm Pakkauspituus: 6,0 cm Pakkausleveys: 6,00 cm
