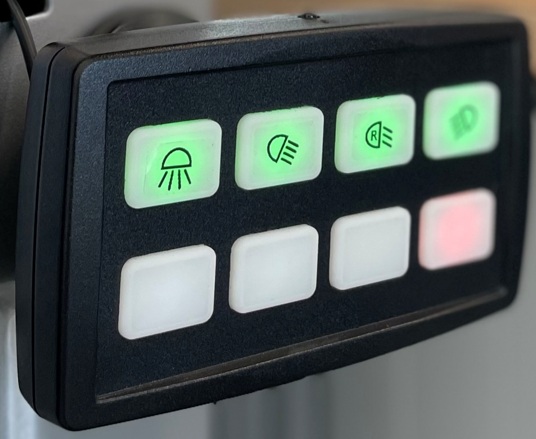

Kytkinpaneeli, 8 painiketta, pidike ja teippi

Dokumentit

Tuoteluettelo_EN (9501 KB)

Link

Linkki valmistajan sivulle

Tuoteinfo

Helppo kaapelointi ja asennus Addio-ohjauspaneeleilla.

Addio-ohjauspaneelit on helppo asentaa mukana tulevalla kaksipuolisella teipillä tai asennuskiinnikkeellä (lisävaruste). Näppäimistöt liitetään releboksin COM/CAN-porttiin mukana toimitetulla kaapelilla.

Addio-kytkinpaneelit ovat yhteensopivia sekä 12V että 24V DRB ADV-yksiköiden (A-päätteiset tuotenumerot) kanssa, jotka ovat varustettu CAN-portilla.

Jokainen painike voidaan määrittää ohjaamaan useita toimintoja. Painike voi aktivoida lähdön ja/tai toimia ilmaisimena näyttäen, onko tietty tulo, lähtö tai muu sisäinen toiminto aktiivinen.
Järjestelmässä voidaan käyttää jopa neljää ohjauspaneelia. Paneelit voidaan konfiguroida yksilöllisesti tai ne voivat toimia rinnakkain (porraskytkentä).

Ominaisuudet

Yleiset tiedot

Värit ja valaistus

Kaikki ohjauspaneelin painikkeet ovat taustavalaistuja, ja ne voidaan määrittää näyttämään seuraavia värejä: vihreä, sininen, keltainen, oranssi, valkoinen ja punainen. Sekä taustavalon väri että aktiivinen väri voidaan asettaa erikseen jokaiselle painikkeelle valikosta.
Painikkeiden valon voimakkuus säätyy automaattisesti ympäristön valaistusolosuhteiden mukaan sisäänrakennetun valosensorin ansiosta.

Summeri ja painikeäänet

Ohjauspaneelissa on sisäänrakennettu summeri, joka voi antaa palautteen lyhyellä äänimerkillä painiketta painettaessa. Summeria voidaan ohjata myös ulkoisesta lähteestä, kuten tulosta, lähdöstä tai virtuaalilähdöstä, jolloin sitä voidaan hyödyntää hälytystoiminnoissa ja muissa ilmoituksissa.

Asennus ja konfigurointi

Painiketoimintojen sekä aktiivisten ja passiivisten värien ja muiden asetusten konfigurointi tallennetaan releboksiin Addio CC -ohjelmiston avulla.

Pakkauksen sisältö

Addio-kytkinpaneelin mukana toimitetaan 5 metrin kaapeli sekä tarralliset painikenapit.

Liitännäistuotteet
Tuote
	Ohjelmoitava digitaalinen releyksikkö 16A, 12V, 4 lähtöä Addio	Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä. Addion pienin malli: 12V, 4 lähtöä ja 6 tuloa, jatkuva kokonaisvirta 16A Yleiset tiedot Reletoiminnot, kuten vilkutus, himmennys ja ajastin Sulaketoiminto suurvirtakytkimien kautta Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö Sääntöihin perustuvat loogiset toiminnot Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva Lähdöt ovat digitaalisesti suojattuja jopa 6 ampeeriin per lähtö Yksikköä ohjataan ihanteellisimmin 4-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä. Tekniset tiedot 12V, 4 lähtöä ja 6 tuloa, jatkuva kokonaisvirta 16A. Valmistajan tuotenumero: DRB-1612-4 ADV Virtalähde: 10-22VDC Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~20mA/~4mA Alijännitesuoja (säädettävä, 0,5V askelin): 10-13V Ylijännitesuoja (säädettävä, 2V askelin): 16-26V Maks. jatkuva kokonaisvirta: 16A Tulojen kokonaismäärä: 6 (6/6 digitaalista / 2/6 analogista) Tuloimpedanssi (@12V): 22kOhm Lähtöjen kokonaismäärä: 4 Sulakekoko (A) (lähdöt): 1, 2, 3, 4, 5, 6 Bluetooth: lisävaruste Moottorin ohjaus H-silta (alustava virta): ei Virheilmaisin: ei LED per lähtö (säädettävä väri): ei Tiedonsiirtoväylä (CAN-väylä): kyllä, 1 kpl RJ10 Tietokoneliitäntä: USB Micro Signaalien maadoitus: sisäisellä ylösvedolla (tulot 5-6) Koko: 66x74x21mm Paino: 50g
	Ohjelmoitava digitaalinen releyksikkö 50A, 12V, 4 lähtöä Addio	Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä. 12V, 4 lähtöä ja 4 tuloa, jatkuva kokonaisvirta 50A Yleiset tiedot Reletoiminnot, kuten vilkutus, himmennys ja ajastin Sulaketoiminto suurvirtakytkimien kautta Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö Sääntöihin perustuvat loogiset toiminnot Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva Lähdöt ovat digitaalisesti suojattuja jopa 20 ampeeriin per lähtö Yksikköä ohjataan ihanteellisimmin 8-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä. Tekniset tiedot 12V, 4 lähtöä ja 4 tuloa, jatkuva kokonaisvirta 50A. Valmistajan tuotenumero: DRB-5012-4 ADV Virtalähde: 10-22VDC Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~30mA/~4mA Alijännitesuoja (säädettävä, 0,5V askelin): 10-13V Ylijännitesuoja (säädettävä, 2V askelin): 16-26V Maks. jatkuva kokonaisvirta: 50A Tulojen kokonaismäärä: 4 (4/4 digitaalista / 2/4 analogista) Tuloimpedanssi (@12V): 22kOhm Lähtöjen kokonaismäärä: 4 Sulakekoko (A) (lähdöt): 2, 3, 5, 7.5, 10, 13, 15, 18, 20 Bluetooth: lisävaruste Moottorin ohjaus H-silta (alustava virta): kyllä, maks. 12A Virheilmaisin: jaettu RGB LED LED per lähtö (säädettävä väri): kyllä, RGB Tiedonsiirtoväylä (CAN-väylä): kyllä, 2 kpl RJ10 Tietokoneliitäntä: USB-C Signaalien maadoitus: sis. ylösvedolla (tulot 1-2) Koko: 119x68x21mm Paino: 98g
	Ohjelmoitava digitaalinen releyksikkö 70A, 12V, 8 lähtöä Addio	Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä. 12V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 70A Yleiset tiedot Reletoiminnot, kuten vilkutus, himmennys ja ajastin Sulaketoiminto suurvirtakytkimien kautta Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö Sääntöihin perustuvat loogiset toiminnot Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva Lähdöt ovat digitaalisesti suojattuja jopa 25 ampeeriin per lähtö Yksikköä ohjataan ihanteellisimmin 8-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä. Tekniset tiedot 12V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 70A. Valmistajan tuotenumero: DRB-9012-8 ADV Virtalähde: 10-22VDC Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~30mA/~10mA Alijännitesuoja (säädettävä, 0,5V askelin): 10-13V Ylijännitesuoja (säädettävä, 2V askelin): 16-26V Maks. jatkuva kokonaisvirta: 70A Tulojen kokonaismäärä: 8 (4/8 digitaalista / 4/8 analogista) Tuloimpedanssi (@12V): 22kOhm Lähtöjen kokonaismäärä: 8 Sulakekoko (A) (lähdöt): 5, 10, 15, 20, (25 vain U7-U8) Bluetooth: lisävaruste Moottorin ohjaus H-silta (alustava virta): kyllä, maks. 12A Virheilmaisin: jaettu RGB LED LED per lähtö (säädettävä väri): kyllä, RGB Tiedonsiirtoväylä (CAN-väylä): kyllä, 2 kpl RJ10 Tietokoneliitäntä: USB Mini Signaalien maadoitus: sis. ylösveto (tulot 1-4) Koko: 170x92x21mm Paino: 174g
	Ohjelmoitava digitaalinen releyksikkö 50A, 24V, 8 lähtöä Addio	Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä. 24V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 50A Yleiset tiedot Reletoiminnot, kuten vilkutus, himmennys ja ajastin Sulaketoiminto suurvirtakytkimien kautta Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö Sääntöihin perustuvat loogiset toiminnot Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva Lähdöt ovat digitaalisesti suojattuja jopa 15 ampeeriin per lähtö Yksikköä ohjataan ihanteellisimmin 8-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä. Tekniset tiedot 24V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 50A. Valmistajan tuotenumero: DRB-5024-8 ADV Virtalähde: 18-31VDC Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~30mA/~10mA Alijännitesuoja (säädettävä, 0,5V askelin): 18-25V Ylijännitesuoja (säädettävä, 1V askelin): 26-31V Maks. jatkuva kokonaisvirta: 50A Tulojen kokonaismäärä: 8 (4/8 digitaalista / 4/8 analogista) Tuloimpedanssi (@12V): 22kOhm Lähtöjen kokonaismäärä: 8 Sulakekoko (A) (lähdöt): 5, 10, 15 Bluetooth: lisävaruste Moottorin ohjaus H-silta (alustava virta): kyllä, maks. 12A Virheilmaisin: jaettu RGB LED LED per lähtö (säädettävä väri): kyllä, RGB Tiedonsiirtoväylä (CAN-väylä): kyllä, 2 kpl RJ10 Tietokoneliitäntä: USB Mini Signaalien maadoitus: sis. ylösvedolla (tulot 1-4) Koko: 170x92x21mm Paino: 191g
	Ohjelmoitava digitaalinen releyksikkö 100A, 24V, 8 lähtöä Addio	Addio korvaa perinteiset sulakkeet, releet ja kytkimet kompakteilla digitaalisilla rele-ratkaisuilla, tarjoten hallintaa, automaatiota, liitettävyyttä ja tilansäästöä. Addion tehokkain malli: 24V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 100A Yleiset tiedot Reletoiminnot, kuten vilkutus, himmennys ja ajastin Sulaketoiminto suurvirtakytkimien kautta Akun suojaus ajastimilla tai jännitesuojauksella, yksilöllisesti per lähtö Sääntöihin perustuvat loogiset toiminnot Jopa kolme eri toimintoa per lähtö, kuten jatkuva tai vilkkuva Lähdöt ovat digitaalisesti suojattuja jopa 30 ampeeriin per lähtö Yksikköä ohjataan ihanteellisimmin 8-painikkeisella ohjauspaneelilla (lisävaruste) CAN-väylään liitettynä, mutta myös tavalliset kytkimet tai muut signaalityypit - sekä digitaaliset (korkea/matala) että analogiset (vaihtelevat jännitteet) - voidaan konfiguroida ohjaamaan jokaista lähtöä. Tekniset tiedot 24V, 8 lähtöä ja 8 tuloa, jatkuva kokonaisvirta 100A. Valmistajan tuotenumero: DRB-10024-8 ADV Virtalähde: 18-31VDC Sisäinen virrankulutus (ei aktiivista lähtöä/lepo): ~30mA/~10mA Alijännitesuoja (säädettävä, 0,5V askelin): 18-25V Ylijännitesuoja (säädettävä, 1V askelin): 26-31V Maks. jatkuva kokonaisvirta: 100A Tulojen kokonaismäärä: 8 (4/8 digitaalista / 4/8 analogista) Tuloimpedanssi (@12V): 22kOhm Lähtöjen kokonaismäärä: 8 Sulakekoko (A) (lähdöt): 5, 10, 15, 20, 25, 30 Bluetooth: lisävaruste Moottorin ohjaus H-silta (alustava virta): kyllä, maks. 12A Virheilmaisin: jaettu RGB LED LED per lähtö (säädettävä väri): kyllä, RGB Tiedonsiirtoväylä (CAN-väylä): kyllä, 2 kpl RJ10 Tietokoneliitäntä: USB Mini Signaalien maadoitus: sis. ylösvedolla (tulot 1-4) Koko: 170x92x21mm Paino: 206g

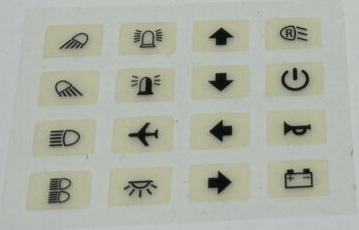

	Arkki, jossa 4x4 vakiokuvakkeita Kytkinpaneeli-4 ja -8 Addio	Symboliarkki, joka sisältää lisäsymboleita kuvan mukaisesti. Tarkoitettu käytettäväksi kytkinpaneelien kanssa.
